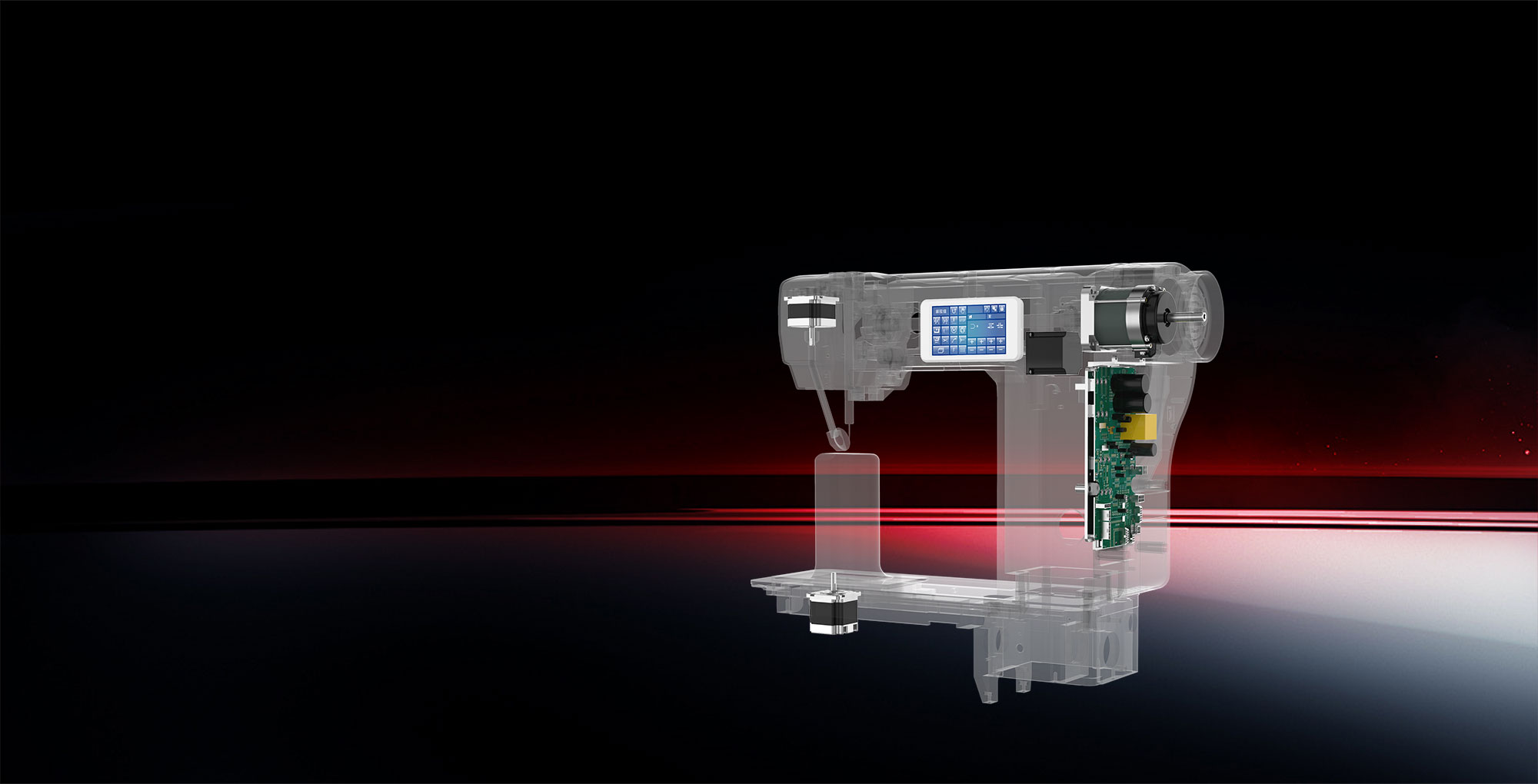

业务领域 智慧缝制 相关产品 罗拉车   多轴步进罗拉车一体式伺服控制系统
QD1696B

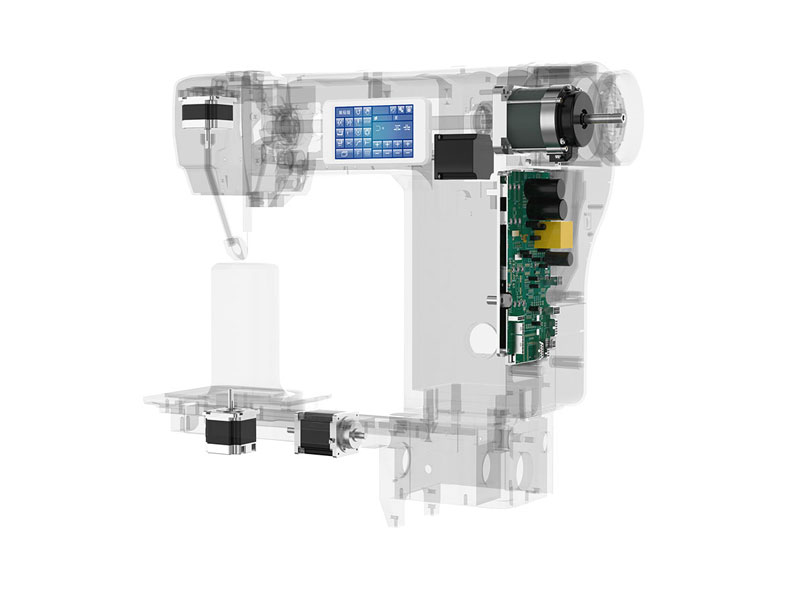

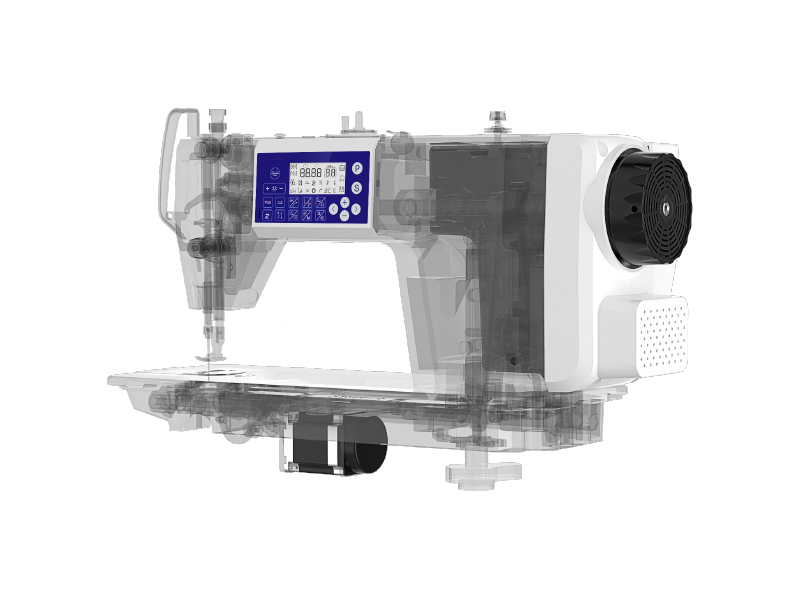

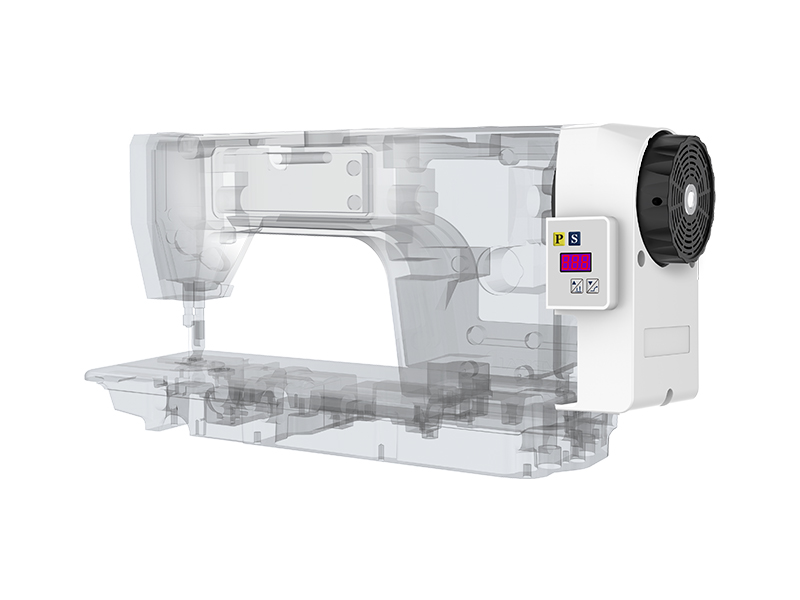

多轴步进罗拉车一体式伺服控制系统

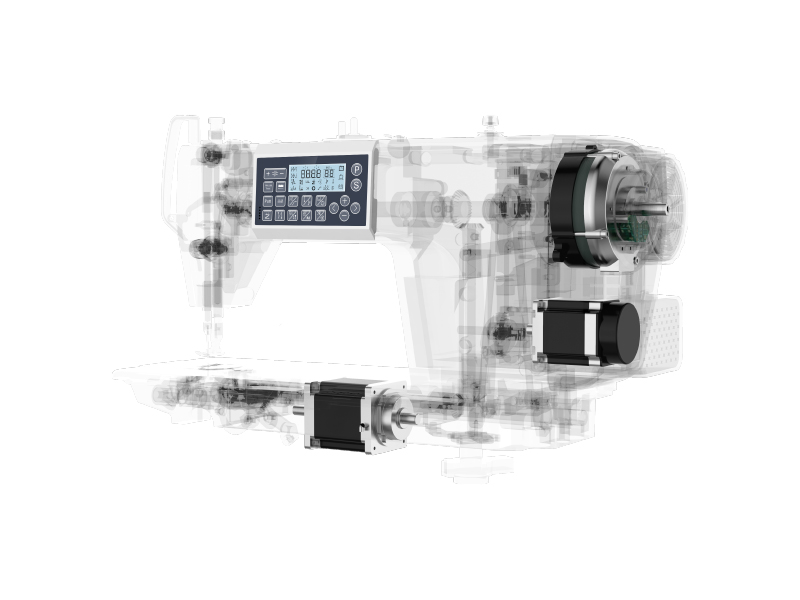

3款步进,同时同步


3款步进电机,可实现同时同步,完全解决倒缝爬坡力矩不够的问题;

40%装配增效,20%故障率降低:整机装配生产效率提升30~40%,机械故障率减少20%,降低售后维修成本;

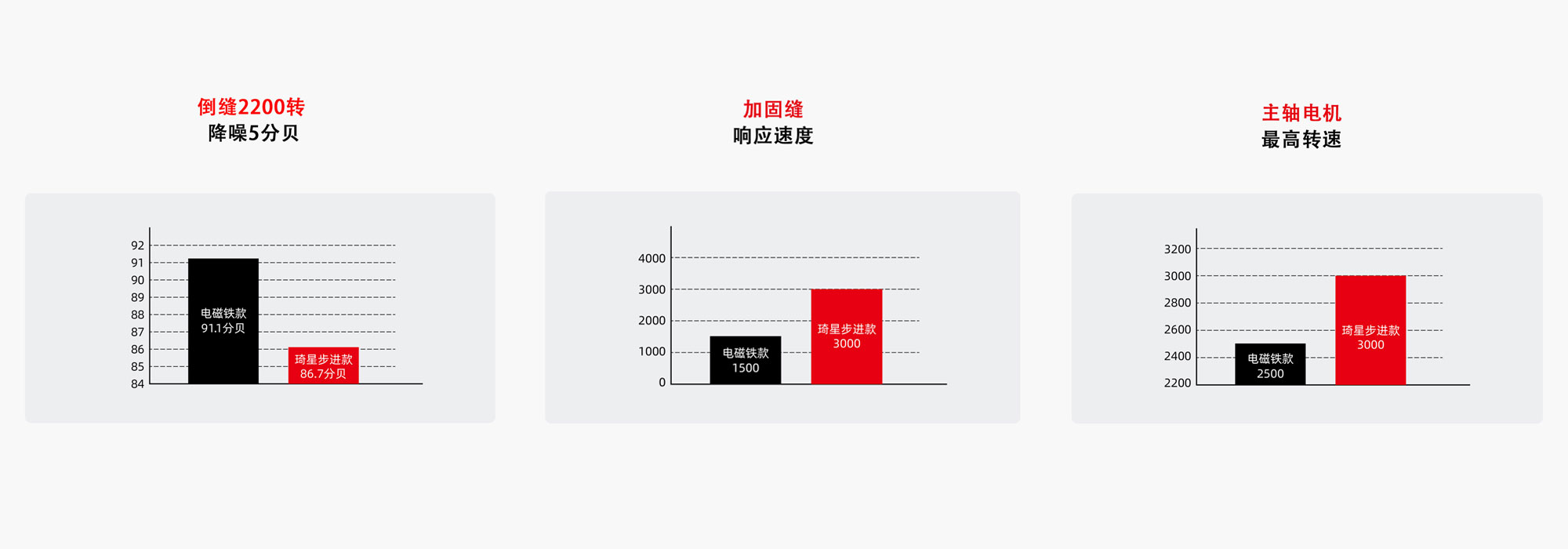

20%性能提升,响应速度更快:相比传统罗拉车性能提升20%,缝制速度与倒回缝响应速度更快。


强大的花 样编辑功能

非标准 多针距

重针率100% 顺倒缝任意设

系统可以存储多达100个花样。每个花样提供25段缝 制效果。每段可以单独编程,独立设置针距,转速,针 数,剪线等必要参数,也可以将两段或多段设置为循 环缝模式。

智能步进控制系统独有的第二针距功能,可实现内外 弯针距一致,并提供非标准化的个性针距调整。

重针率100%、线迹美观,并能任意设定顺缝、倒缝的 针数及倒缝次数。


功能介绍
可拓展功能:支持无鸟巢、USB花样数据输入输出、 指纹登陆、无线网络


安装尺寸图


配置说明

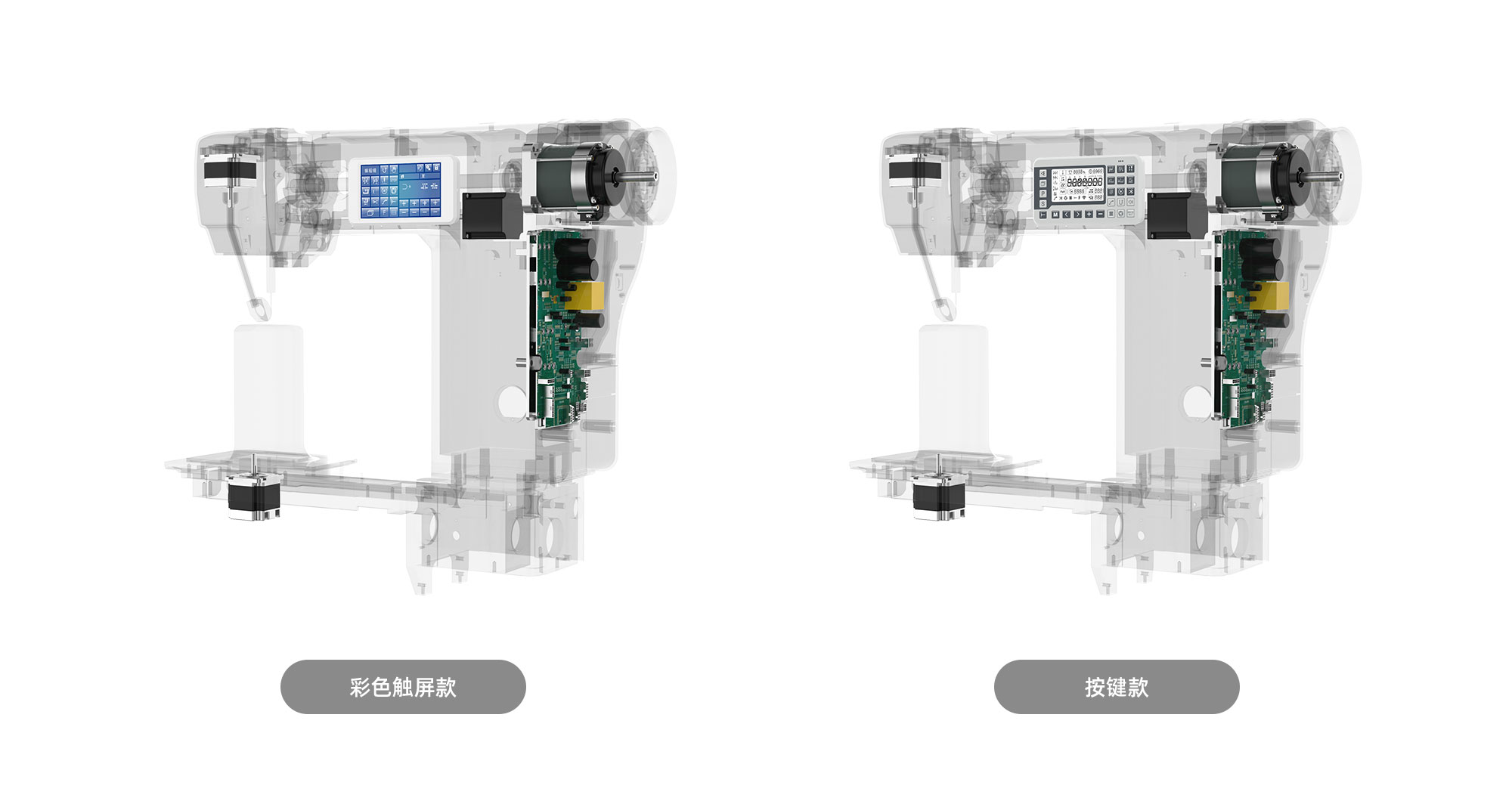

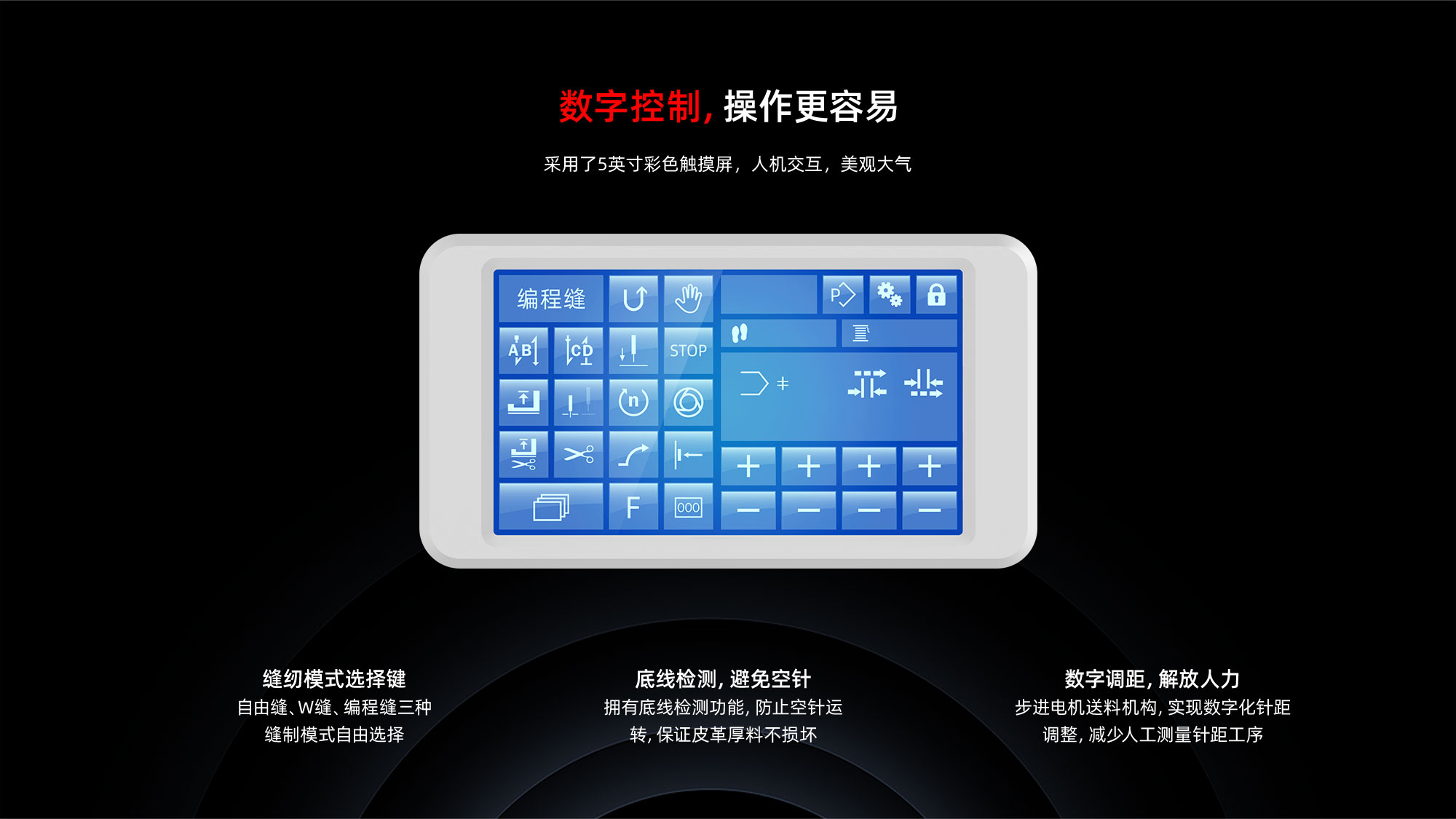

操作面板配置5英寸彩色触摸屏 / 按键款
语言显示支持标配中/英文 (可拓展其它语言)
语音播报支持标配中/英文 (可拓展其它语言)

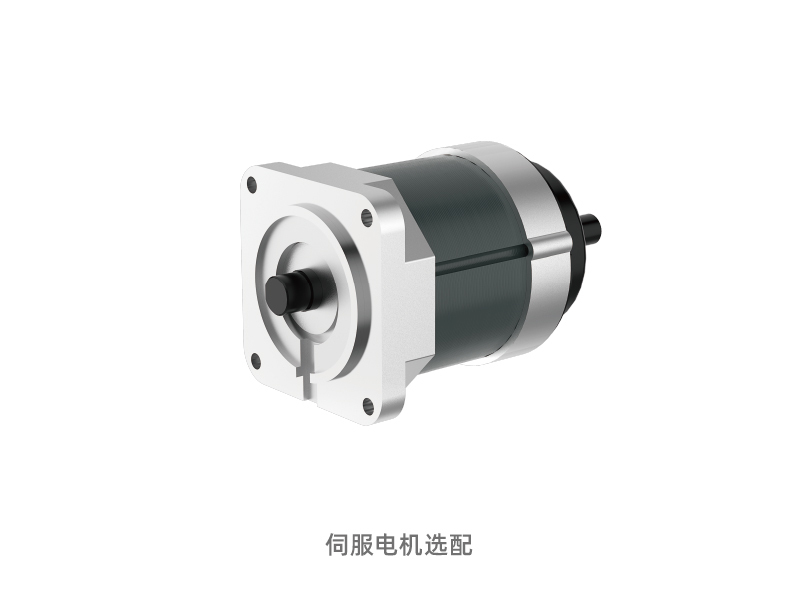

伺服电机连接方式软连接

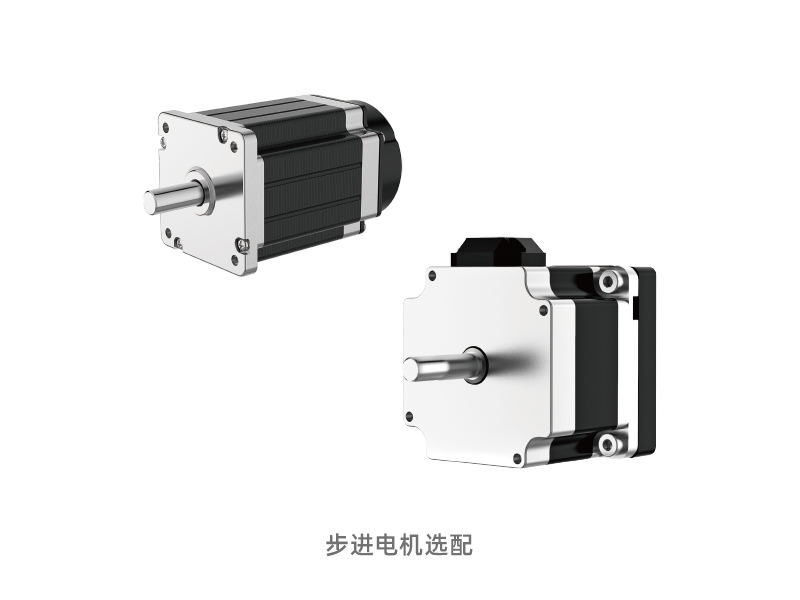

步进电机搭配规格57步进电机,60步进电机

技术参数

额定功率750W
额定电压标配AC220V, 可定制AC110V
转速范围100~3000RPM
额定扭矩2.39N.m (3000RPM)
额定速度1500RPM&5mm
